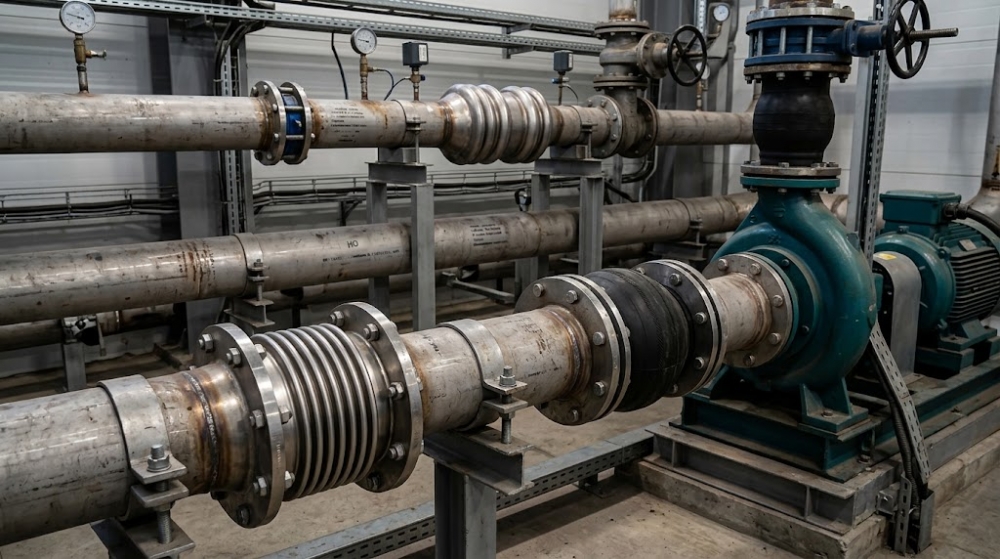

Проектирование и эксплуатация современных инженерных систем неразрывно связаны с решением технологических проблем, которые вызывают тепловое расширение материалов и перманентная вибрация от насосов или компрессорного оборудования. Любые температурные перепады неизбежно приводят к изменению линейных размеров труб. Жестко зафиксированный трубопровод при нагреве теплоносителя испытывает колоссальные статические нагрузки, которые в полном объеме передаются на сварные швы, крепежные узлы и запорную арматуру. Для снятия этих разрушительных напряжений и предотвращения аварийных ситуаций применяются специализированные компенсаторы для трубопроводов.

Компенсатор представляет собой гибкий конструктивный элемент инженерной сети, способный деформироваться (растягиваться, сжиматься или изгибаться) под воздействием внешних механических и температурных сил, сохраняя при этом абсолютную герметичность контура. Его главная техническая задача заключается в эффективном поглощении перемещений труб, существенном снижении уровня структурного шума и надежной защите дорогостоящего оборудования от гидравлических ударов.

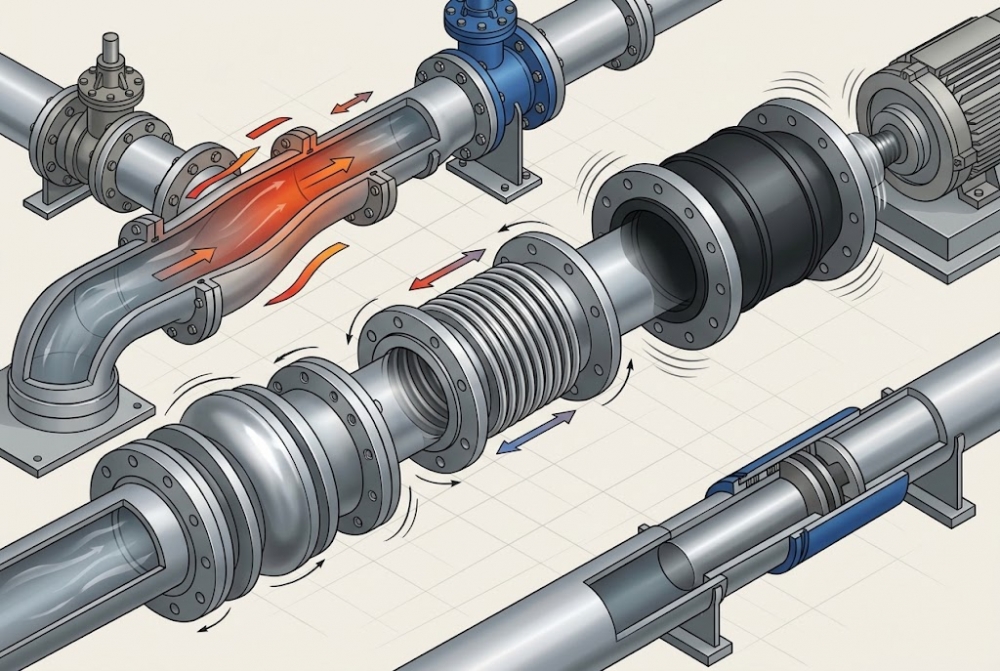

Основные виды компенсаторов

В зависимости от конструктивных особенностей, используемых материалов и целевого назначения, в инженерной практике выделяют несколько основных типов устройств. Выбор конкретного изделия в первую очередь зависит от физико-химических характеристик транспортируемой среды и того, какое рабочее давление и температурный график заложены в проекте.

Сильфонные компенсаторы

Сильфонный компенсатор по праву считается одним из самых технологичных и надежных решений для промышленных тепловых сетей и объектов ЖКХ. Основным демпфирующим рабочим элементом здесь выступает сильфон — многослойная гофрированная оболочка из нержавеющей стали, которая способна многократно и упруго деформироваться. Данный тип арматуры отлично воспринимает значительное осевое смещение, а также угловые и сдвиговые деформации (в зависимости от кинематической схемы устройства). Сильфонные аппараты стойко выдерживают экстремально высокие температуры и перепады давлений, поэтому их срок службы зачастую сопоставим со сроком бесперебойной эксплуатации самого трубопровода.

Резиновые компенсаторы (вибровставки)

Резиновый компенсатор (в профессиональной проектной среде чаще упоминается как вибровставка фланцевая или муфтовая) производится из высокопрочных синтетических эластомеров (EPDM, NBR, Viton) с обязательным кордовым усилением. Главное эксплуатационное преимущество таких устройств — превосходная способность эффективно гасить низкочастотные вибрации и акустические шумы, исходящие от насосного оборудования. Такая арматура массово применяется в системах водоснабжения, канализации и холодоснабжения (чиллеры, фанкойлы). Они надежно компенсируют температурные расширения в пределах своей заложенной гибкости, а также прощают небольшую пространственную несоосность труб при сборке узлов.

Линзовые компенсаторы

Конструкция аппарата состоит из одной или нескольких профилированных металлических линз, сваренных по вершинам волн. Они отличаются высокой жесткостью на изгиб. Традиционно линзовые устройства применяются на газопроводах, в системах промышленной вентиляции и в нефтехимической отрасли при высоких температурных режимах, но относительно низком избыточном давлении среды.

Сальниковые и тканевые компенсаторы

Сальниковые модели представляют собой телескопическую конструкцию из двух вложенных друг в друга стальных труб с уплотнительной набивкой. Они способны компенсировать колоссальные линейные расширения тепловых магистралей, но требуют регулярного сервисного обслуживания (подтяжки сальника) и сильно подвержены износу. Тканевые (газоплотные) устройства производятся из многослойных технических тканей и применяются исключительно для газовоздушных сред с околонулевым давлением.

Сравнительный анализ: Сильфонные vs Резиновые компенсаторы

При комплексном проектировании ИТП, ЦТП и насосных станций инженеры чаще всего делают выбор между стальными сильфонными и эластомерными моделями. Ниже представлена таблица для подбора оптимального устройства под конкретные технологические условия.

Параметр	Сильфонный компенсатор	Резиновый компенсатор (вибровставка)
Рабочая температура	От -260 °C до +800 °C (высокотемпературные)	От -40 °C до +130 °C (ограничено свойствами эластомера)
Максимальное давление	До 10-15 МПа (зависит от серии)	До 1.6 - 2.5 МПа
Основной тип смещения	Осевое, угловое, сдвиговое	Сдвиговое, угловое, осевое
Рабочая среда	Пар, перегретая вода, газ, нефтепродукты	Вода, бытовые стоки, слабые растворы химикатов
Гашение вибраций	Низкая эффективность (из-за жесткости стали)	Высокая эффективность (отлично гасит структурный шум)

Особенности монтажа и частые ошибки при установке

Грамотный монтаж — это самый критический фактор, от которого напрямую зависит безаварийная и долговечная работа всей системы. Даже качественное заводское оборудование быстро выйдет из строя при нарушении утвержденной технологии установки.

Ключевые правила и наиболее частые ошибки монтажных бригад:

• Неправильная расстановка неподвижных опор. Компенсатор должен монтироваться на прямолинейном участке строго между двумя неподвижными опорами (НО). Отсутствие или неверный расчет скользящих направляющих опор неизбежно приводит к выпучиванию трубы и излому гибкого устройства.
• Использование компенсатора для центровки. Категорически запрещено применять гибкое устройство для принудительного стягивания труб. Любое фланцевое соединение или сварной шов должны быть идеально отцентрированы инженерами до момента финальной установки компенсирующего узла.
• Игнорирование направления потока. Промышленные модели с внутренним защитным экраном (гильзой) имеют на корпусе стрелку направления среды. Установка арматуры против хода потока приведет к сильной турбулентности и быстрому разрушению внутренней гильзы.
• Повреждение оборудования при сварке. Раскаленная окалина, попадающая на стальной гофр или резину, моментально прожигает материал. Во время проведения сварочных работ гибкий элемент необходимо надежно закрывать плотной негорючей тканью или экраном.

Заключение и рекомендации по выбору

Процесс подбора компенсаторов должен осуществляться строго на этапе инженерного проектирования на основе точных теплотехнических и гидравлических расчетов. Для систем централизованного отопления и паропроводов с высокими параметрами среды безальтернативным техническим решением остаются стальные сильфонные модели. В то же время для обвязки центробежных насосов и холодильных машин, где критически важно подавлять вибрацию, оптимальным и экономически оправданным выбором станет резиновая вставка.

Надежность и безопасность инженерных сетей напрямую зависят от качества комплектующих. Если перед вашей монтажной или строительной организацией стоит задача купить компенсаторы, полностью соответствующие строгим требованиям ГОСТ, обращайтесь к профильным экспертам. ЗАО «Регионснаб» предлагает широчайший ассортимент трубопроводной арматуры, фитингов, крепежа и ПНД-изделий для промышленных объектов и предприятий ЖКХ. Наши инженеры обеспечат экспертный подбор оборудования с учетом всей специфики вашего проекта и организуют надежные поставки точно в срок. Переходите в каталог на нашем официальном сайте для подбора номенклатуры и оперативного оформления заказа!
