Шпильки резьбовые: виды, стандарты и особенности применения крепежа

Резьбовая шпилька (или резьбовая штанга) — это универсальный и один из самых востребованных видов цилиндрического метрического крепежа, представляющий собой металлический стержень с нанесенной на него наружной резьбой. В отличие от классического болта или винта, шпилька не имеет конструктивно выраженной головки. Эта конструктивная особенность позволяет использовать ее для стягивания деталей, наращивания крепежных конструкций любой длины, а также для создания высоконадежных узлов в комплексе с гайками, шайбами и анкерными системами.

В современных инженерных системах, промышленном строительстве и энергетике к качеству метизной продукции предъявляются жесточайшие требования. От надежности резьбовой шпильки, точности шага ее резьбы и класса прочности металла напрямую зависит целостность подвесных магистралей, герметичность фланцевых соединений трубопроводов и безопасность эксплуатации тяжелого оборудования.

Классификация шпилек: DIN и ГОСТ

Ассортимент шпилечного крепежа огромен. В зависимости от назначения и сферы применения, изделия стандартизируются по европейским (DIN) или российским (ГОСТ) нормативам. Основное разделение базируется на формате нанесения резьбы:

• Полнорезьбовые шпильки (DIN 975, DIN 976): Наиболее массовый сегмент. Резьба накатана по всей длине стержня (стандартные длины — 1000, 2000 или 3000 мм). Они легко режутся болгаркой на отрезки нужного размера прямо на строительной площадке. Используются для монтажа воздуховодов, кабельных лотков и подвесных потолков.
• Для фланцевых соединений (ГОСТ 9066-75): Специализированный крепеж для обвязки энергетической арматуры, паровых котлов, задвижек и турбин. Выдерживают экстремальные температуры (до +650°C) и колоссальное внутреннее давление среды.
• С ввинчиваемым концом (ГОСТ 22032-76, 22034-76): Один конец шпильки имеет строго регламентированную длину резьбы для глухого вкручивания в тело детали (например, в блок цилиндров двигателя), а на второй конец (гаечный) накручивается фиксирующая гайка.

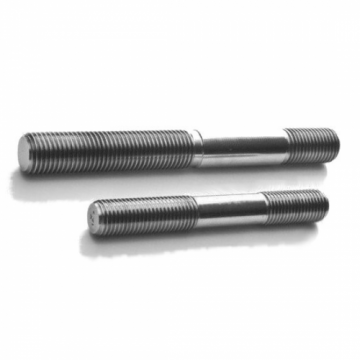

• Для гладких отверстий (ГОСТ 22042-76): Имеют две резьбовые части по краям и гладкую центральную часть. Применяются для стягивания двух деталей с помощью гаек с обеих сторон.

Технические характеристики и виды стали (Сравнительная таблица)

Долговечность крепежного узла определяется материалом изготовления и наличием антикоррозийного покрытия. Для агрессивных сред применяется нержавеющая сталь марок А2 (техническая) и А4 (кислотостойкая). Для обычных условий — углеродистая сталь с гальваническим оцинкованием. Ниже представлена удобная таблица для подбора крепежа. Таблица адаптирована для мобильных экранов — используйте горизонтальную прокрутку (свайп), чтобы увидеть все данные.

Класс прочности: на что обратить внимание

Ключевым параметром при расчете несущей способности шпильки является ее класс прочности, который маркируется двумя цифрами (например, 4.8, 8.8, 10.9). Первая цифра, умноженная на 100, показывает номинальное временное сопротивление на разрыв (МПа). Вторая цифра (умноженная на 10) — это процентное соотношение предела текучести к пределу прочности.

Для легких ненагруженных конструкций (монтаж пластиковых труб, легкой вентиляции) достаточно метизов класса прочности 4.8 или 5.8. Если же предстоит монтаж тяжелых металлических балок, станочного оборудования, консолей или сборка трубопроводной запорной арматуры, необходимо использовать исключительно высокопрочный крепеж — классы 8.8, 10.9 или 12.9. Применение низкосортного металла в таких узлах категорически запрещено нормами СНиП и может привести к срезу резьбы под нагрузкой.

Сферы применения и секреты правильного монтажа

Метрические штанги и шпильки обеспечивают колоссальную вариативность при решении инженерных задач. Они активно применяются в следующих направлениях:

• Монтаж инженерных сетей: Подвешивание систем пожаротушения, систем вентиляции и кондиционирования (ОВК) к потолочным перекрытиям при помощи латунных цанг (забивных анкеров) или перфоленты.
• Химические анкеры: Резьбовые стержни выступают идеальным заполнителем для инъекционных химических составов. Смола проникает в витки резьбы шпильки, образуя после затвердевания монолитное соединение с бетоном, кирпичом или пеноблоком, устойчивое к огромным вырывающим нагрузкам.
• Деревянное домостроение: Стягивание бруса, бревен, стропильных систем и мауэрлатов (часто применяются увеличенные усиленные шайбы DIN 9021 для предотвращения продавливания древесины).
• Наращивание конструкций: Если стандартной длины не хватает, стержни легко стыкуются между собой с помощью специальных удлиненных соединительных гаек (муфт) DIN 6334.

Как выбрать и заказать качественные метизы

При выборе резьбовой шпильки важно учитывать диаметр резьбы (М6, М8, М10, М12 и т.д. вплоть до М48), ее шаг (крупный или мелкий), а также условия эксплуатации. Для уличных работ и влажных помещений обязательно наличие качественного слоя цинка (не менее 5-8 мкм) или использование нержавеющих сплавов. Перед монтажом убедитесь, что резьба не имеет заусенцев, сколов и вмятин, а гайка соответствующего диаметра накручивается свободно, без закусываний.

В каталоге нашей компании представлен широчайший размерный ряд шпилечного крепежа, который прошел строгий входной контроль качества. Вся продукция сертифицирована, соответствует заявленным классам прочности и требованиям российских ГОСТ и международных DIN. Правильно подобранный метрический крепеж — это фундамент долговечности и абсолютной безопасности ваших строительных и промышленных объектов.
