Как выбрать дисковый затвор?

Дисковый затвор – широко распространённая разновидность запорной арматуры, применяемая в системах отопления, горячего и холодного водоснабжения, а также других коммуникациях. Она стала более современной альтернативой шаровому крану, так как обладает сразу несколькими эксплуатационными преимуществами.

В чем разница между шаровым краном и дисковым затвором?

Оба типа запорной арматуры применяются для полной остановки движения рабочей среды в трубопроводе. У шарового крана основным рабочим элементом является металлический шарик с отверстиями, при его повороте просвет трубы полностью перекрывается. Это простое и надежное решение, однако у него есть ряд минусов. Труба при повороте рукоятки открывается очень быстро, это создает угрозу гидроударов и повреждения стенок трубопровода. Кроме того, при длительном использовании арматуры шарик внутри крана может заклинить.

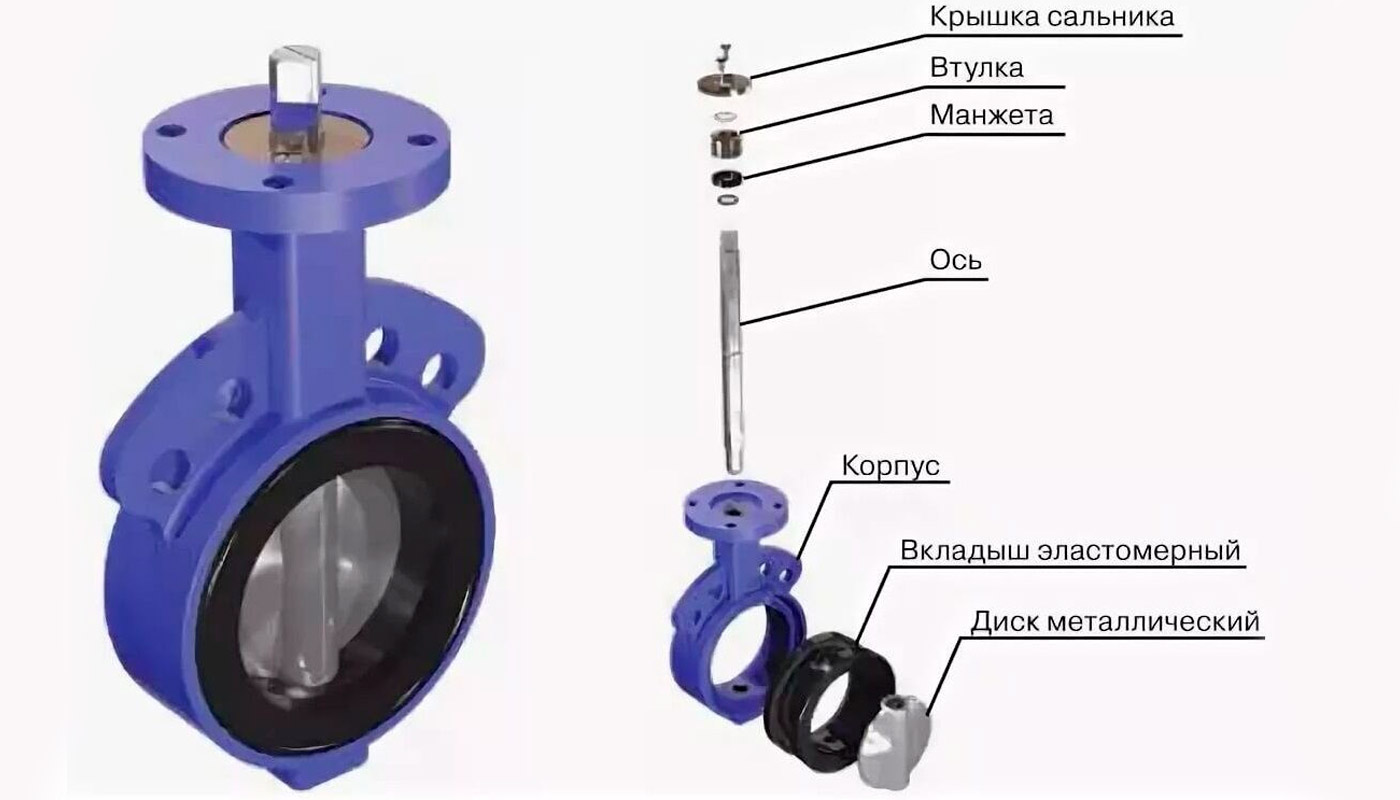

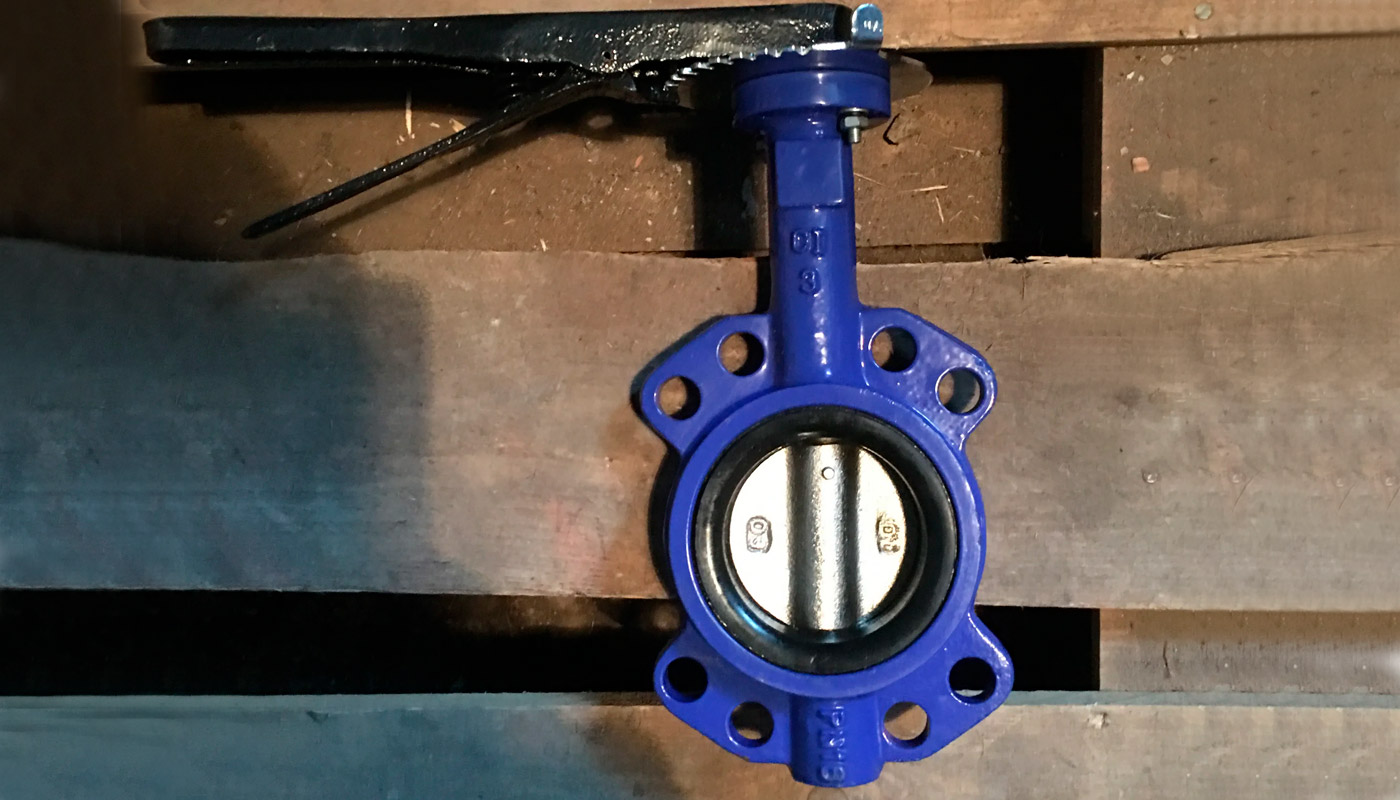

Дисковый поворотный затвор – отрезок трубы небольшой длины, в который установлен запорный элемент, имеющий форму диска. При закрытом состоянии он стоит в перпендикулярном положении к потоку и полностью перекрывает просвет, а при повороте устанавливается параллельно. В результате просвет полностью открывается, затвор не препятствует движению рабочей среды. В качестве уплотнительного материала для обеспечения герметичности используется манжета из EPDM, NBR, VITON или металлографита.

Устройство дискового затвора позволяет устанавливать его в системах горячего и холодного водоснабжения, отопительных трубопроводах, он выдерживает высокие и низкие температуры. Также он может устанавливаться в системах газоснабжения, в паровых трубопроводах, на объектах энергетики.

Преимущества и недостатки дисковых затворов

Стальной дисковый затвор стал широко распространенным видом запорной арматуры благодаря нескольким преимуществам:

• Сборно-разборная конструкция, позволяющая проводить ремонтные работы. Изношенные или поврежденные конструктивные элементы можно заменить на новые.
• Возможность использования с трубами большого диаметра. Дисковый запорный элемент обеспечивает герметичное перекрывание потока.
• Относительно небольшой вес и более компактные габариты, по сравнению с шаровыми кранами. Такой тип запорной арматуры больше подходит для установки в стесненных условиях. Монтажная длина в 5 раз меньше, чем у шаровых кранов.
• Минимальное гидравлическое сопротивление. Пропускная способность дискового затвора выше, чем у шарового крана, это позволяет поддерживать заданный уровень давления в трубопроводной системе.

К минусам такой арматуры можно назвать меньшую устойчивость к высокому давлению, чем у шаровых кранов. Такая арматура резко используется в трубопроводах малого диаметра, так как затвор вэ этом случае будет увеличивать гидравлическое сопротивление.

Особенности эксплуатации дискового затвора

Фланцевый дисковый затвор устанавливается по принципу «сэндвич»: он устанавливается между двумя отрезками трубы и фиксируется с помощью фланцевого соединительного элемента. Для открывания и закрывания может использоваться как ручной, так и автоматизированный привод. Первый вариант стоит дешевле, электрический привод дискового затвора увеличивает затраты на монтаж. Однако он дает возможность автоматизировать управление: затворы могут управляться на расстоянии, это упрощает работу с трубопроводными магистралями на различных объектах.

Уплотнительный элемент может располагаться в корпусе затвора и на диске. В первом случае он подвергается меньшим нагрузкам и служит дольше, во втором – более надёжно обеспечивает герметичность. Средний срок эксплуатации манжеты составляет 100000 циклов открывания и закрывания, при необходимости ее можно будет заменить.

Как устанавливается дисковый затвор? Правила и возможные ошибки

Для монтажа затворов такого типа используются воротниковые фланцы по стандарту ГОСТ 12821-80. Использование фланцев плоского типа запрещено, так как только воротниковый элемент обеспечивает достаточно плотное прижатие манжеты для обеспечения герметичности.

При монтаже дискового затвора нужно учитывать еще несколько важных особенностей:

• Не требуется использование прокладок при установке, так как роль герметизирующего элемента играет манжета.
• Нельзя приваривать к трубопроводу фланцы с уже установленными между ними затвором – это грубая монтажная ошибка. Сначала привариваются фланцы, и только потом устанавливается затвор. В противном случае при нагреве манжета может получить серьезные повреждения, и соединение потеряет герметичность.
• Монтировать дисковый затвор можно только при его приоткрытом положении. Если игнорировать это правило, при стягивании фланцев манжета деформируется и перестанет справляться со своими задачами. Неправильный монтаж также может стать причиной деформации штока, в результате затвор нужно будет менять.
• Важна установка в строго вертикальном положении на горизонтальной трубе. Даже при небольшом уклоне в нижней части образуется застойная зона, в которой могут накапливаться песок ржавчина и другие загрязнения. Со временем они повреждают манжету и нарушают работу затвора.

Затворы с редуктором или электроприводом могут потребовать дополнительной регулировки. Она проводится в соответствии с инструкцией в паспорте, предоставленном производителем.

Правильная установка дискового затвора – гарантия обеспечения герметичности, надежности, устойчивости к перепадам давления в системе. Любые ошибки при установке сокращают срок службы запорной арматуры и могут привести к ее быстрому разрушению.
